AAV 동력계 시스템 평가 장비
AAV의 핵심 구동원인 모터, 인버터, 배터리 등 전기 동력 시스템의 출력 성능, 에너지 효율, 내구성을 종합적으로 평가하여 최적의 추진 시스템 구성을 지원하는 정밀 계측 장비입니다.
-
장비 상세정보
-
Key Feature
- 시험 분야 : AAV용 모터 성능 및 효율 시험
- 구동 시스템 모사를 통한 구동모터, 인버터 등 기능과 성능, 내구성 검증
- AAV 동력계통 부품 제조 기업의 연구개발 및 시험평가 지원
-
AAV 동력계 시스템
-

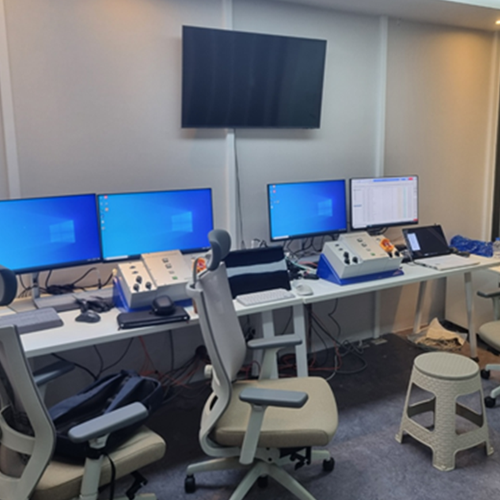

제어 프로그램
-
동력계 시스템 시험 장비
-
동력계 시스템 시험 장비
-
Specification
-
모터/인버터 평가장비
최대속도 9,500 / 5,400rpm 이상 최대토크 386 /2,500Nm 최대출력 97kw / 317kw -
오일/냉각수 공급장치(ATF / LLC)
온도제어 -10 ~ 150℃ 압력제어 0.5 ~ 10Bar 이상 유량제어 0.5 ~ 30Lpm 이상 -
환경 챔버
온도 -50 ~ 150℃ 습도 95 ± 5% 제어가능 이동식 내부 1㎥ 이상 -
Battery Simulator(BTS)
- 400kW 급
-
토크검량지그
- Load Cell 방식 0.0025%
-
-
